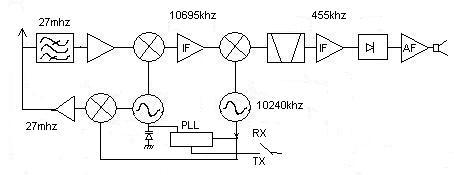

İlk göz ağrım... Sınavlardan sonra lisansımı alınca acele olarak bir cihaz imal etmem gerekiyordu. Bir arkadaşımın hediye ettiği CB bandında çalışan telsizi 28mhz 'de cw çalışacak şekilde modifiye ettim. Cihazın üzerindeki pll çipinin özelliklerini bilmesem de referans osilatörünün frekansını değiştirdiğimde istediğim sonucu alacağımı biliyordum. Birkaç denemeden sonra vfo'yu istediğim frekansta çalıştırdım. CB cihazlar genellikle 10.695khz ve 455khz olmak üzere iki ara frekansa sahiptir. 10.240khz hem PLL'nin   referansı hem de ikinci mikser için lokal osilatör olarak kullanılır.

Biraz matematik ve birazda lehim ile aşağıdaki değişikliklerle cihaz 10m bandında cw çalışmaya başladı.

Neyi neden yaptığımızı anlatmaya çalışayım. PLL' nin 20. ayağı high seviyesinde RX, low seviyesinde ise TX frekansında VCO' yu ayarlar. Cihaz normal olarak çalışırken Kanal 1 de, VCO alıcı konumunda (20. pin +) 16270khz, verici konumunda (20. pin -) 16725khz de çalışır. Bilindiği gib CB kanal 1 frekansı 26965khz dir. Alıcı konumunda antenden gelen 26965khz VCO'nun ürettiği 16270khz ile miks edilip 10695khz elde edilir ve 10.695khzlik birinci ara frekansa gönderilir. Burada kuvvetlendirilen sinyal ikinci mikserde 10240khz ile miks edilip 455khz e indirilir ve ikinci ara frekansa kuvvetlendirilmek üzere gönderilir.Yeterince güçlenen sinyal daha sonra dedektörden geçirilir. Verici konumunda (kanal 1) VCO 16725khz de sinyal üretir. Bu sinyal 10240khz ile mix edilerek 26965khz elde edilir ve kuvvetlendirilerek antene gönderilir. Normal CB cihazın çalışma şekli budur.
Biz cihazı 28000khz de çalıştıracağımız için (28000 - 10695 = 17305) alıcı durumunda VCO'nun 17305khz de çalışmasına ihtiyacımız var. Eğer bunu başarırsak verici konumunda 17305khz i 10695khz ile mix edip 28000khz elde ederiz ve bunu da antene gönderebiliriz. Yani bize RX-TX konumlarında ayrı ayrı frekanslara gerek yoktur. O nedenle PLL'nin 20. pinini mikrofon mandalından kurtarıp sürekli low konumuna getiririz. Bu PLL'ye (LC7131) 10600khz referans sinyali verirsek artık pll' miz 17305khz de kilitleyecektir. (küçük bir not: eğer pll kilitlemiyorsa vco bobininin nüvesine minik bir tornavida ile müdehale etmek gerekebilir) Artık her kanal yaklaşık 15khz genişliğindedir. 10600khz kristale seri bir bobin varyabl bağlayıp (deneme yanılma ile) her kanalı 15khz tarayabiliriz.





PLL'nin 12. pininden 2. miksere olan bağlantıyı kesmemiz gerekiyor. Artık burada 10240khz olmadığı için 2. miksere gönderilecek 10240khz sinyali harici bir osilatörde üreteceğiz. Bunun için yapılacak değişiklik aşağıda gösterilmiştir.



Antenden gelen 28000khz sinyal VCO'nun ürettiği 17305khz ile mix edildikten sonra ortaya 10695 khz çıkar. Bu sinyali bir filtreden geçirirsek yakın frekanslarda çalışan istasyonların bizi rahatsız etmesini bir nebze önleyebiliriz. Bunun için ben iki tane 10695 kristal ile basit bir cw flitre yaptım. Sonuç gayet güzel.


Bildiğiniz gibi CB cihazlar AM modülasyon kullanırlar. CW sinyalleri duyabilmemiz için bfo'a ihtiyacımız var. İlk denemelerimde AM dedektöre 455khz sinyal vermiş, aklıma gelmeyen AGC devresini yüzünden başarısızlığa uğramıştım. Bunun yerine aşağıdaki dedektörü kullanarak sorunu giderdim.




CB cihazlarda VCO ve TX mikseri için genelde TA7310P veya muadili kullanılır. TA7310P' nin 4. pinine 10695khz sinyal üreten bir local osilatör bağlayıp, bu osilatörü de maniple edeceğiz. VCO' nun ürettiği 17305khz ile manipleye basıldıkça üretilen 10695khz sinyal TA7310P entegresinde miks edilecek (28mhz) ve bu sinyal çıkış katına gönderilecektir.






Çıkış transistorunun beslemesi modülasyon trafosu üzerinden sağlanır. Bunu düzeltmemiz gerekir. Yoksa çeşitli nedenlerle oluşan elektriksel parazitler CW sinyalimizi AM olarak modüle edip kalitesini bozacaktır.






Manipleye basıp bıraktıkça cihaz sürekli TX-rx durumuna geçecek ve kullanılamaz şekilde rahatsızlık verecektir. Bunu önlemek için manipleye basılıp bıraktıktan sonra RX konumuna geçmeden önce kısa bir bekletmeye ihtiyaç vardır. Bunu sağlamak için aşağıdaki basit bir devre olabileceği gibi çok daha detaylı devrelerde kullanabiliriz.




Bu sayfalarda işinize yarayan birşey olursa, lütfen hiç çekinmeden alınız, istediğiniz gibi kullanınız. Bende öyle yapıyorum.
