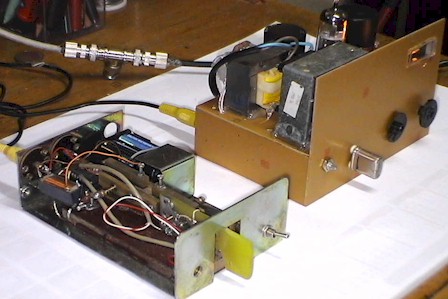

Burada açıklamaya çalışacağım
vericiyi, canınızın sıkıldığı bir hafta sonu, vakit geçirmek için

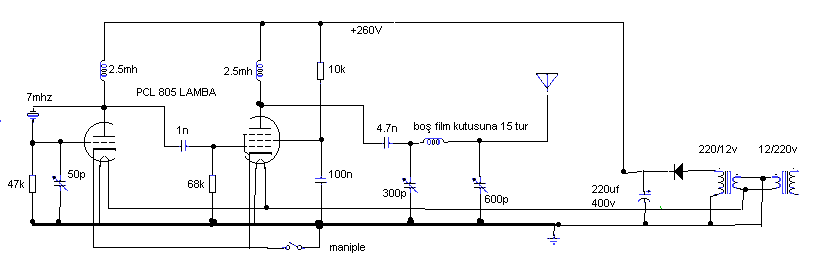

yapılabilirsiniz. Şemayı incelediğinizde de göreceksiniz, cihazımız
son derece basittir. Malzemelerimiz; 1 lamba, 3 direnç, 3 bobin, 7
kondansatör, 1 diod' dan ibarettir. Verici için 220v / 250v besleme trafosu gerekli ama
bulunması hayli zor olduğu için ben iki tane 220v/12v 10w trafo kullandım. Vericide

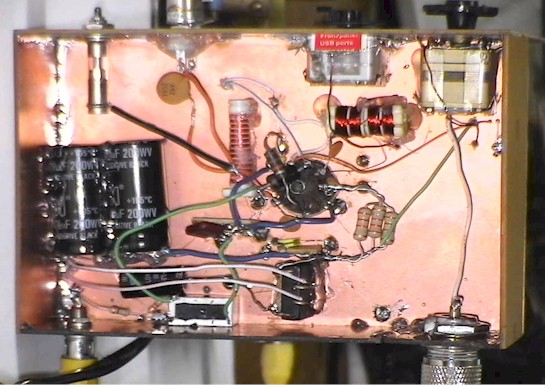

iki tane 2.5mh değerinde şok bobini var. Bunları yaklaşık 6-7mm çapında plastik
karkas üzerine ince bobin teli ile 50+50+50+50 tur düzensiz, dört blok olarak
sardım. Yani bu bobinler kritik değil. Çıkışta yer alan bobini plastik boş
film kutusu üzerine 0.5mm tel ile 15 tur sardım. Bu bobine bağlı plate ve load
için hurda radyolardan söktüğüm minik plastik varyabl'larını
kullandım. Vericinin çıkışı 5 watt civarındadır. |
|
